3Dスキャナーの使用方法をモノづくり的観点で考えると
製品検査に使えると非常にありがたいと感じる
企業様が多いのではないかと思う
校正ができ、精度保障がされていて
スキャナというよりも測定器として使用できれば
より幅の広い活用ができるだろう
今回、デモしていただいたVL700シリーズは
【3Dスキャナ型 三次元測定機】
測定機能をもっている3Dスキャナとのことなので
早速、性能のほどを確認してみた

---

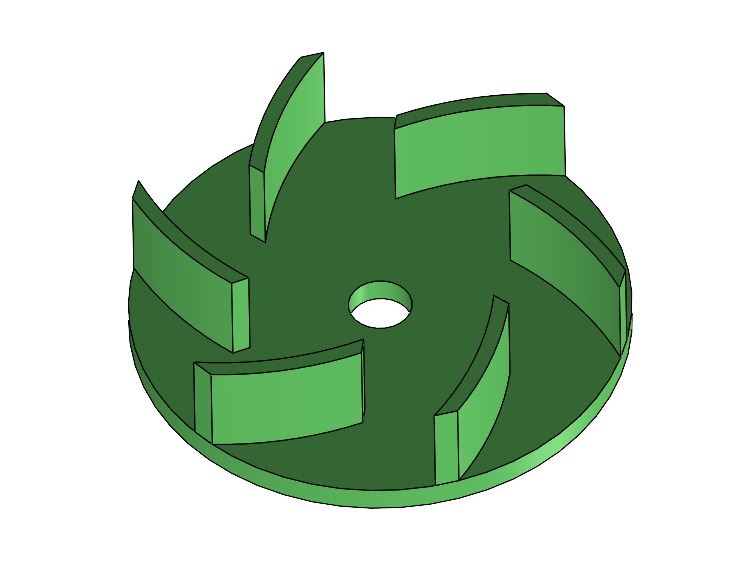

今回のワークはプレート上に
ブレード(羽)が複数枚ついているような形状
設計データと加工データの差異を確認してみます

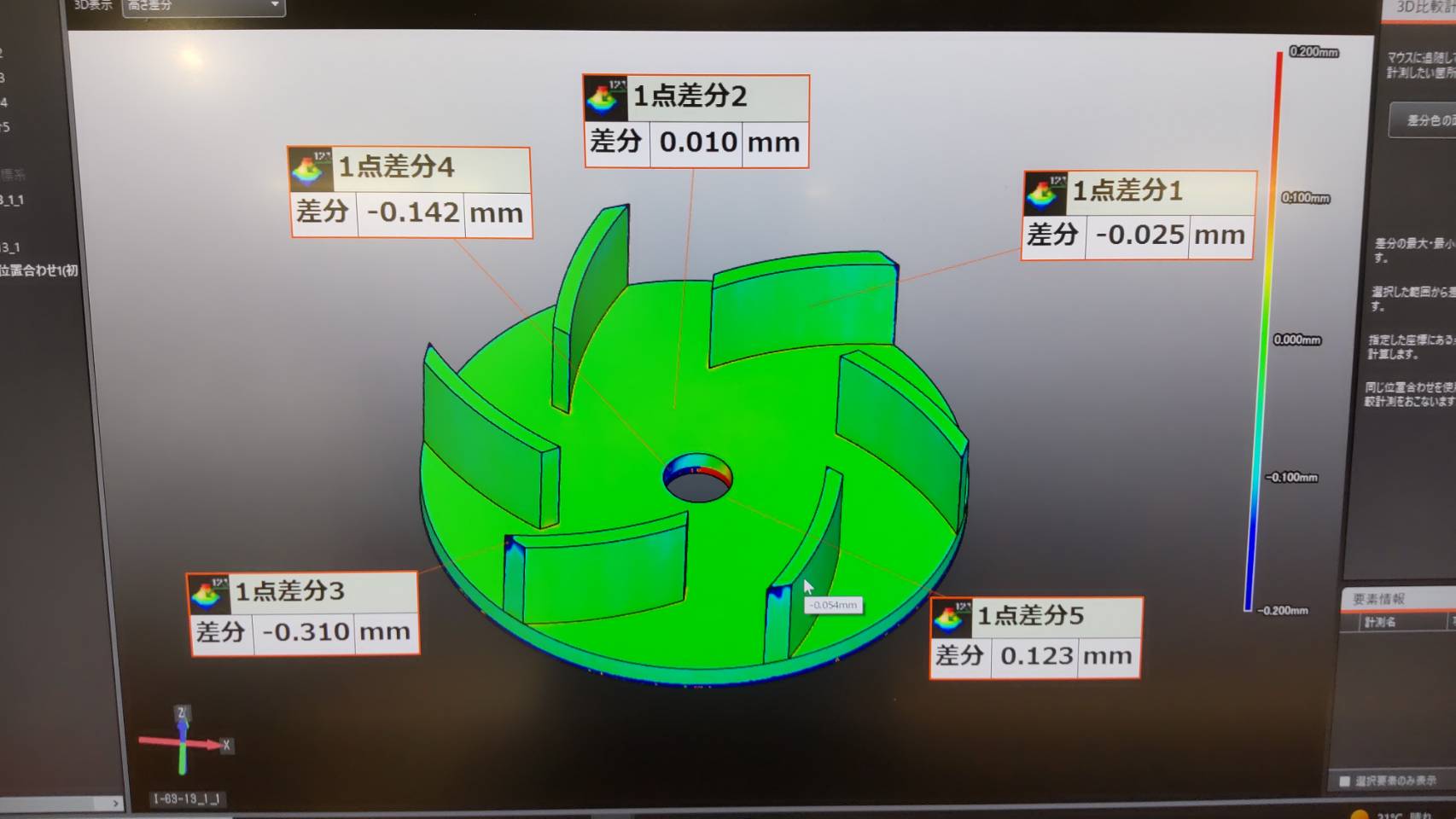

3Dスキャンの結果と3Dデータを合せて
所定の部分にカーソルを持ってきてクリックすると
差異寸法を表示してくれます

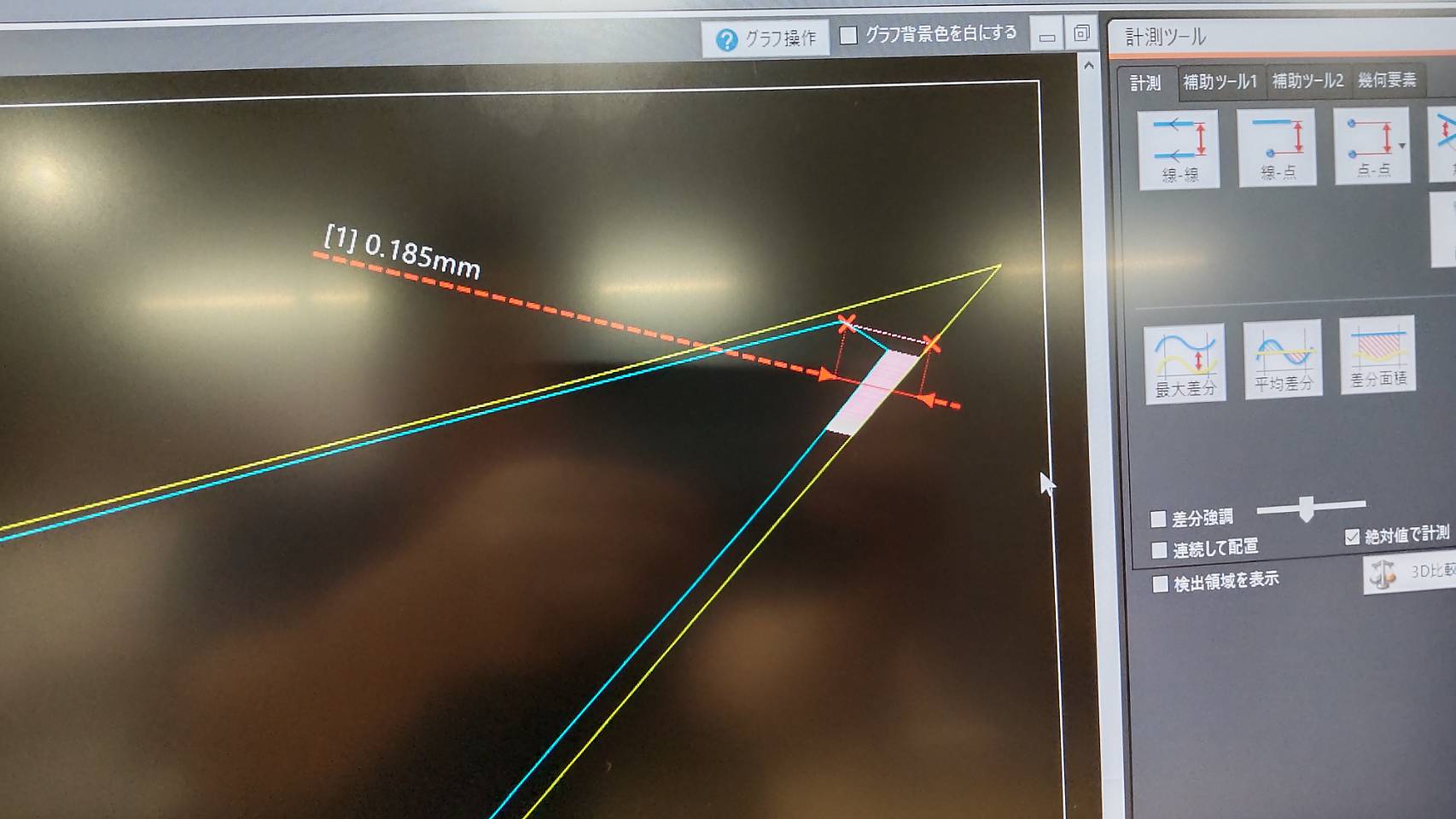

二次元的にも表示できます

これを見ると
ブレード(羽)のエッジ部が切削にて再現できていない
ことがわかりますが
エッジのとんがりがなくなっていますが
差異寸法が0.185mmということで軽微な差であると
見て取れました
ただし、部品によっては
差異が致命的になる場合もあるので
検査器として使用する際は
必要な測定点をしっかり考えておく必要がある

余談ですが
このワークを削ったMDX-540は前職で
精度検証に携わったことがあり
スペックをある程度把握していますが
今回の切削においては想定通りの切削精度でした



最後に

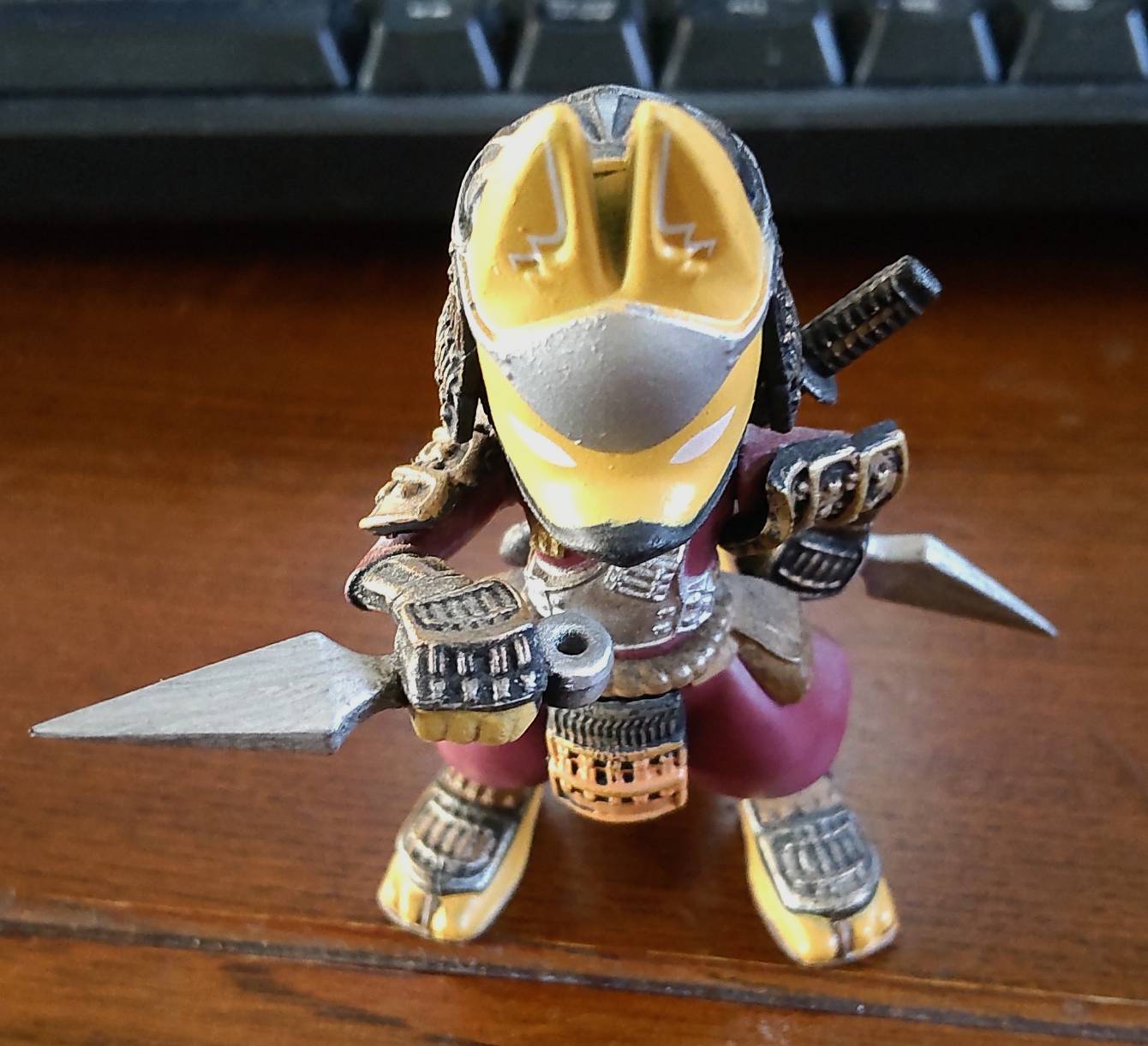

非常にクオリティの高いガチャガチャ用のフィギュア
電脳大工様の「狐忍者」もスキャンしてみました

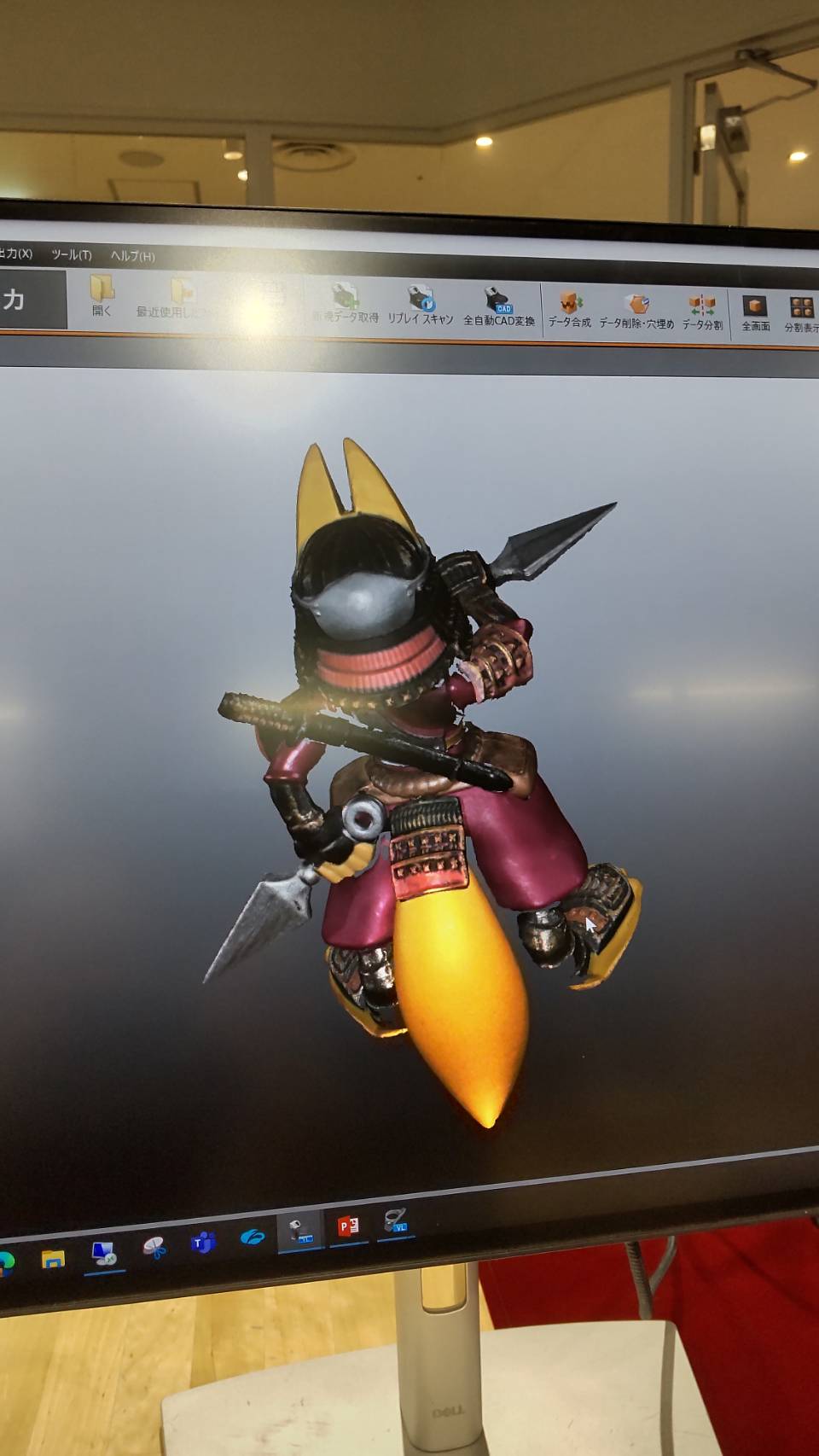

今回は、立たせた姿勢を1回測定で確認しました



かなり鮮明に色も含めてスキャンできてます
入り組んだ部分はデータがとれていませんが
姿勢を変えて、何度かスキャンして合成することで
すべての形状を取り込むことができるような気がします

---

今回、感じたことは
4年ぐらい前に、同社の前の型のデモの時に感じた
　・3D-CADにダイレクトで使用できる
　　データが出力できない
　・スピードが遅い
などのネガティブな部分が解消されていて
キーエンス社の開発スピードの速さを実感できた

非接触ということで
壺等の比較的小さい文化財のデータ保存や
精度保障ができるということで
もう作られていない部品を
リバースエンジニアリングする等で活躍できる
機器ではないかと感じた

これ欲しい・・・!です
本業を頑張ります(笑)
