ものづくり教育の教材として
先週の浜松クラフトフェアでの戦利品
電脳大工さんの丸狐ちゃんたちの
スタンドを作ってみた

---

まずは構想
本来は、紙にポンチ絵を書くのだが

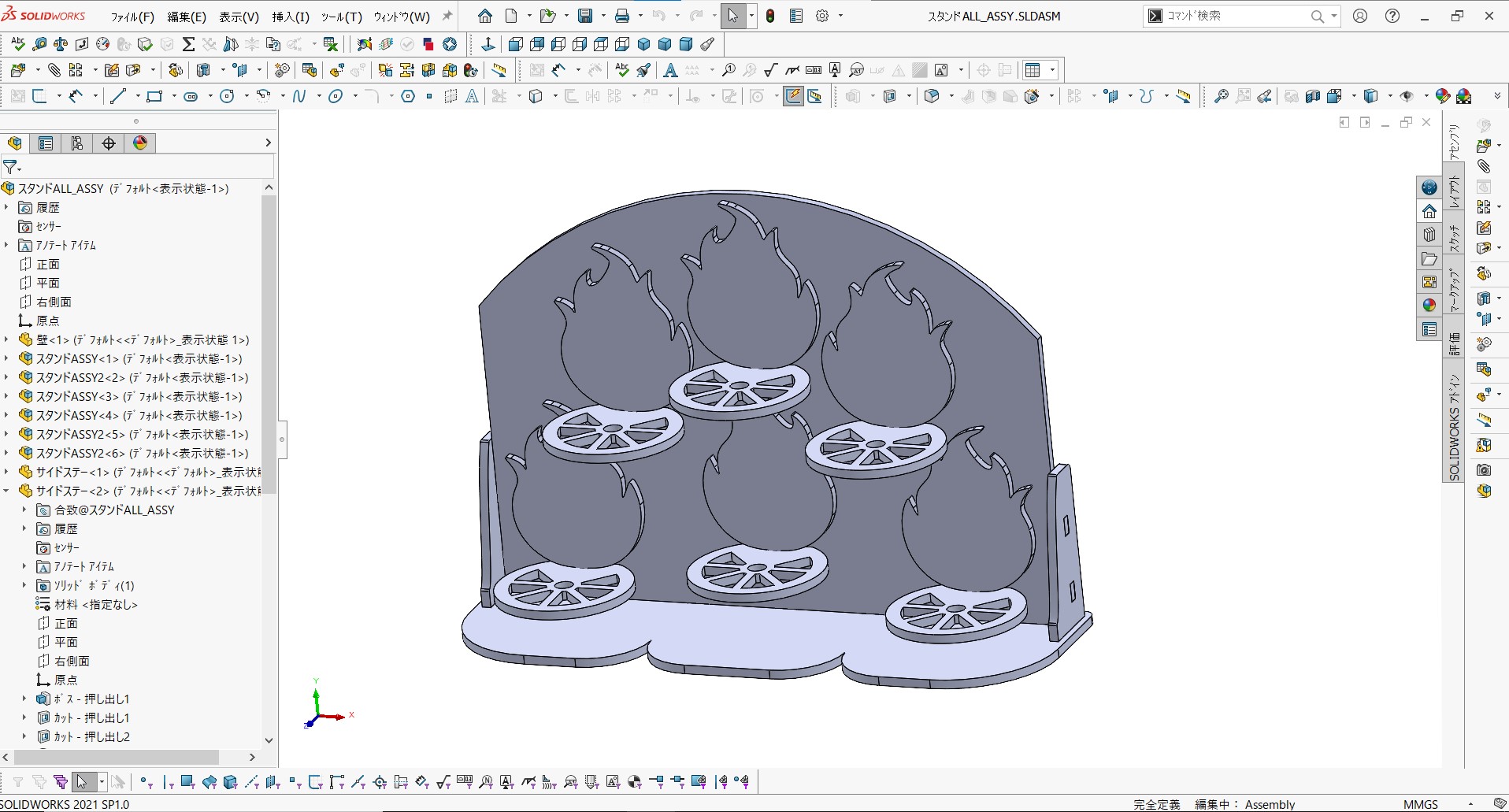

今回はいきなりCADで3Dモデルで制作

使用ソフト : SOLIDWORKS2021



3DモデルをDXFファイル形式に
せっかく3Dモデルなのに2Dに変換
加工をレーザーカッターで行うので
やむなしということで。。。

---



DXFデータをイラストレーターに展開して

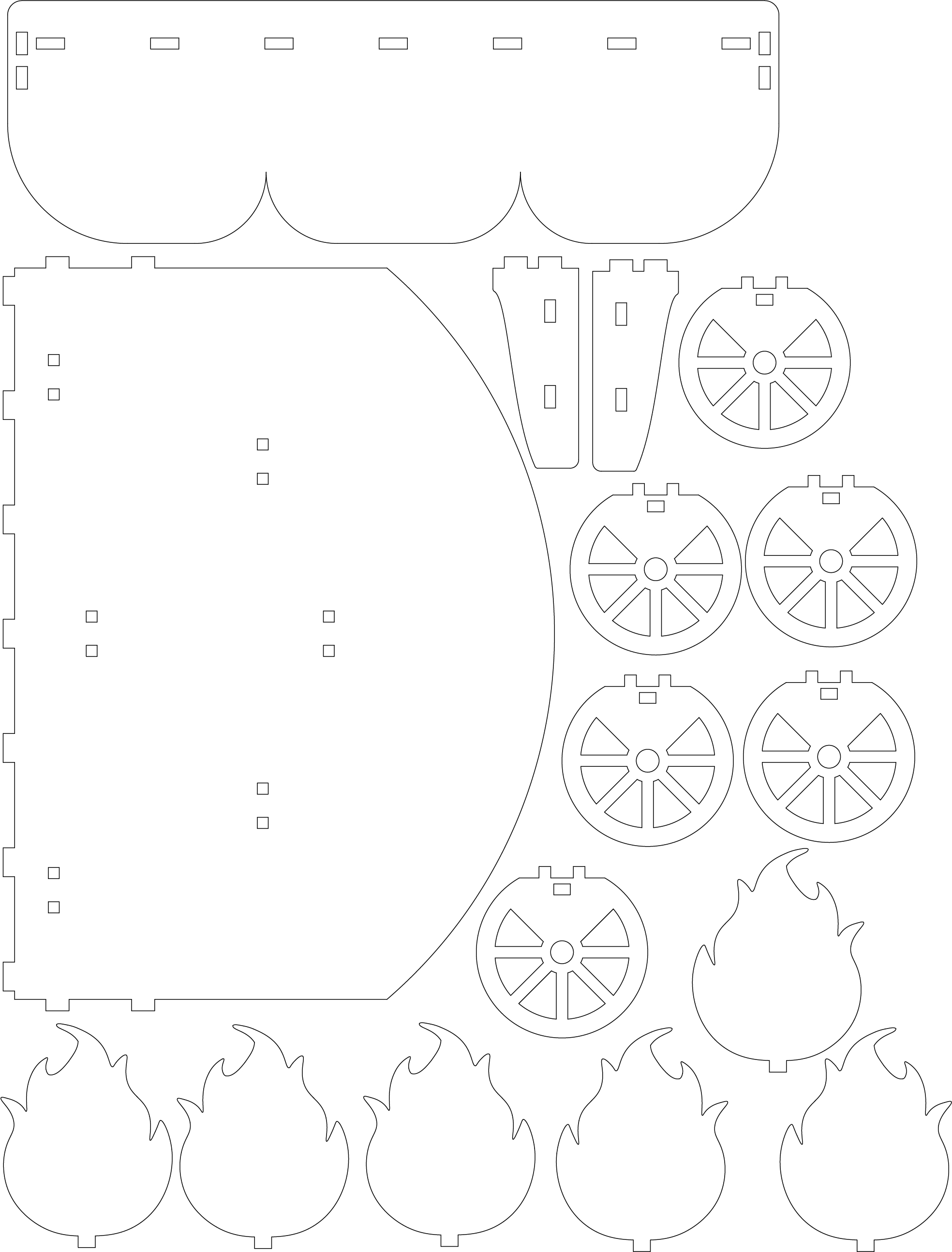

切り出しデータを作製

レーザーカッターで切り出し
使用機器 : Speedy 300(TROTEC)
材料 : MDF t=4mm

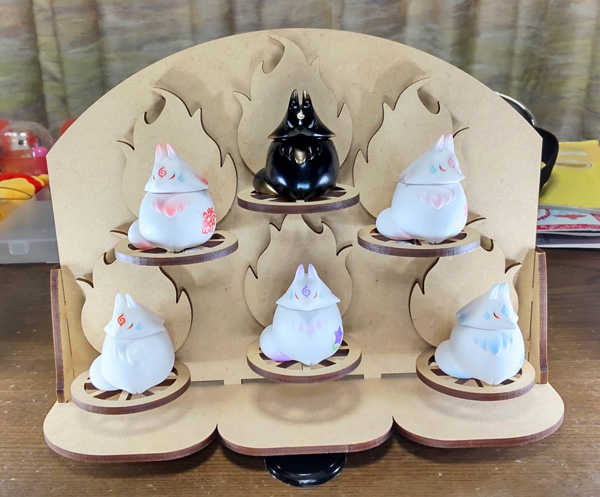

切り出した部品を仮り組み

---

とりあえず、イメージ通り

工数 : データ制作　3H
加工 : 加工・組立 1.5H
ほとんどの工数がデータ制作で
加工はレーザーカッターなのでかなり短く済んだ
たぶん、イメージを構成できれば
小学生でもできるレベル

次の工程の着色は次回ということで
